PCB制造全流程图

扫地僧7小时前技术交流161

PCB(印制电路板)制造以Gerber文件起步,先做CAM工程评审、DFM检查。

多层板先做内层:覆铜板开料→压干膜/曝光显影→蚀刻出内层线路,AOI检缺陷,再棕化、叠板、高温压合,把内层、半固化片、铜箔压成整板。

接着数控钻孔,除胶渣后沉铜、板电,让孔壁导电,连通各层。然后外层图形转移、图镀、退膜、蚀刻,形成外层线路。之后印阻焊绿油、固化,丝印字符标识。再做表面处理(OSP、沉金、喷锡等),保护焊盘、保障可焊性。

最后锣边/冲切成型,飞针或治具电测通断、绝缘,再外观终检、分板包装。单双面板省去内层压合工序。整道流程融合精密机械、光刻、湿化学工艺,管控精度直接决定板子良率与电气可靠性。





扫描二维码推送至手机访问。

版权声明:本文由FPC信息网发布,如需转载请注明出处。

本文链接:https://fpc.cc/article/151.html

分享给朋友:

“PCB制造全流程图” 的相关文章

FPC与FFC的区别

FPC与FFC的区别

FPC柔性电路板(FlexiblePrintedCircuit,FPC),又称软性电路板、挠性电路板,其以质量轻、厚度薄、可自由弯曲折叠等优良特性而备受青睐…,但国内有关FPC的质量检测还主要依靠人工目测,成本高且效率低。FFCFFC柔性扁平电缆 Flexible Flat Cable(F…

PCB/FPC常见单位换算

PCB/FPC常见单位换算

世界上尚未采用公制单位的国家:美国、利比里亚和缅甸。真难得,美国居然跟两个“流氓国家”同在一张名单里面。…

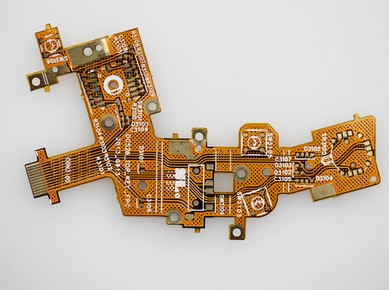

FPC各种表面处理工艺的优点
